БЪЛГАРСКИТЕ ДИАМАНТЕНИ ИНСТРУМЕНТИ

Диамантени сегменти за дискове за рязане на мрамор, варовик, травертин

Всички сегменти, произведени в Си Ди Ел ООД, са с метална свръзка – синтерован тип.

Запояват се към метален корпус със сребърен припой.
Инструментите са предназначени са само за мокро рязяне.

Следните спецификации и чертежи са базисни.
По желание на клиента е възможно да се изработят сегменти с други размери и форма.

1. L40 стандартни радиусни сегменти за малки (250 – 800 mm) дискове.

Сегментите са проектирани да гарантират добър ръб при рязане на
мрамор (М), варовик (L) и травертин (TR).

SCS01 SCS02 SCS03 SCS04

№

Диаметър

Размери на сегмента (mm)

Брой сегменти

	(mm/inch)	L	T	X	S **	(pcs/set)
1	250 / 10	40	2,4	7 / 9	2	17
2	300 / 12	40	2,8	7 / 9	2	21
3	350 / 14	40	3,2	7 / 9	2	24 / 25
4	400 / 16	40	3,6	7 / 9	2	28
5	450 / 18	40	4,0	7 / 9	2	26 / 32
6	500 / 20	40	4,0	7 / 9	2	30 / 36
7 *	600 / 24	40	5,0	7 / 9	2	36 / 42
8 *	650 / 26	40	5,5	7 / 9	2	39 / 50
9 *	700 / 28	40	5,5	7 / 9	2	40 / 50
10 *	800 / 32	40	6,0	7 / 9	2	46 / 57

* Трислойни сандвич сегменти

** 2 mm подслой може да се добави за по-добра спойка

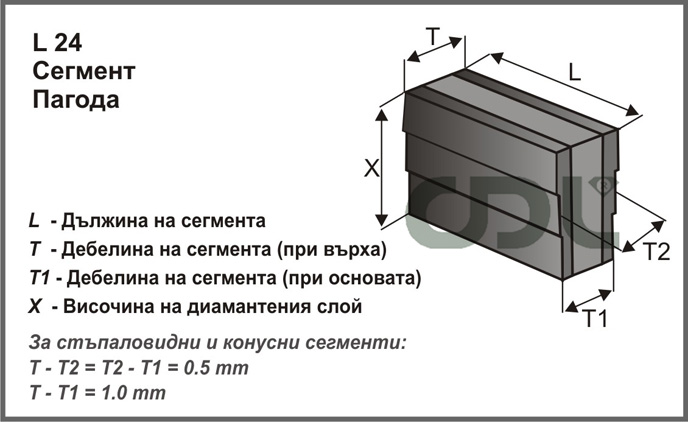

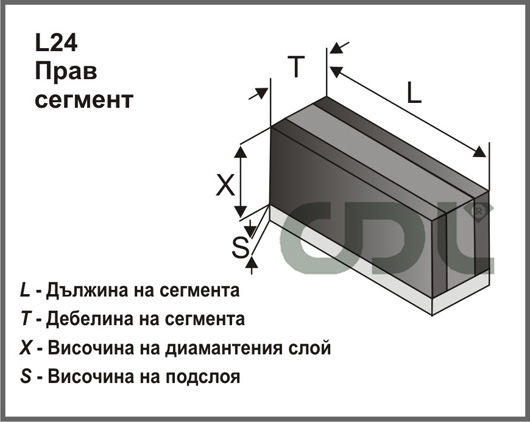

2. L24 стандартни прави и Пагода сегменти за големи (900 – 2500 mm) дискове.

Тези диамантени сегменти са проектирани да гарантират бързо рязане на
мрамор (М), варовик (L) и травертин (TR).

BCS01	BCS02	BCS03	BCS04
BCS05	BCS06	BCS07	BCS08

№

Диаметър

Размери на сегмента (mm)

Брой сегменти

	(mm/inch)	L	T	X	S *	(pcs/set)
1	900	24	8,0	9	2	64
2	1000	24	8,0	9	2	70
3	1200	24	8,5	9	2	80
4	1250	24	9,0	9	2	82
5	1300	24	9,0	9	2	88
6	1600	24	10,5	10	2	104 / 108
7	1700	24	10,5	10	2	108
8	1800 / 26	24	11,0	10	2	112 / 120
9	2000 / 28	24	11,0	10	2	128 / 132
10	2500 / 32	24	12,5	10	2	140

* 2 mm подслой може да се добави за по-добра спойка
