Диамантени сегменти за дискове за рязане на тухли

Всички сегменти, произведени в Си Ди Ел ООД, са с метална свръзка – синтерован тип.

Запояват се към метален корпус със сребърен припой.
Инструментите са предназначени са само за мокро рязяне.

Сегментите са проектирани специално за рязане на огнеупорни тухли (MgO) (BMG), шамот (BCH),
цирконий (ZrO₂) (BZR), както и за химично устойчиви (BCR) и керамични тухли (B) за строителство.

Следните спецификации и чертежи са базисни.
По желание на клиента е възможно да се изработят сегменти с други размери и форма.

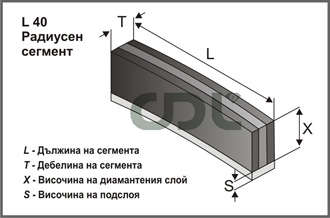

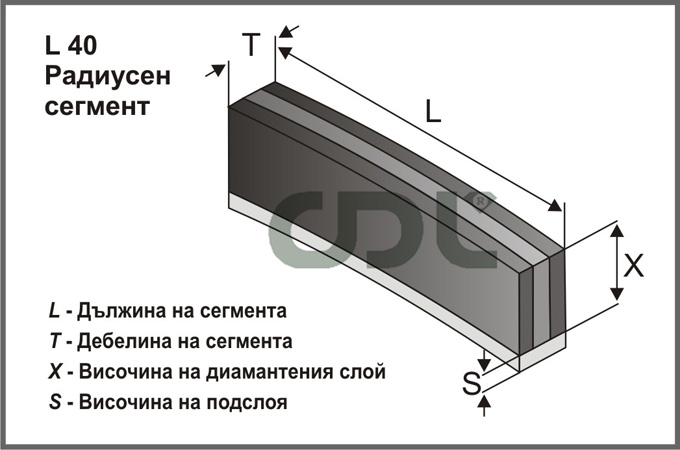

L40 стандартни радиусни сегменти за малки (250 – 800 mm) дискове

SCS01 SCS02 SCS03 SCS04

№

Диаметър

Размери на сегмента (mm)

Брой сегменти

	(mm/inch)	L	T	X	S **	(pcs/set)
1	350 / 14	40	3,2	8	2	21
2	400 / 16	40	3,6	8	2	24
3	450 / 18	40	4,0	8	2	26
4	500 / 20	40	4,0	8	2	30
5 *	600 / 24	40	4,5	8	2	36
6 *	650 / 26	40	4,5	8	2	39
7 *	700 / 28	40	4,5	8	2	40
8 *	800 / 32	40	4,5	8	2	46

* Трислойни сандвич сегменти

** 2 mm подслой може да се добави за по-добра спойка
