БЪЛГАРСКИТЕ ДИАМАНТЕНИ ИНСТРУМЕНТИ

Диамантени сегменти за дискове за рязане на гранит и гнайс

Всички сегменти, произведени в Си Ди Ел ООД, са с метална свръзка – синтерован тип.

Запояват се към метален корпус със сребърен припой.
Инструментите са предназначени са само за мокро рязяне.

Следните спецификации и чертежи са базисни.
По желание на клиента е възможно да се изработят сегменти с други размери и форма.

1. L40 стандартни радиусни сегменти за малки (250 – 800 mm) дискове.

Сегментите са проектирани да гарантират добър ръб при рязане на гранит (GR) и гнайс (GN).

SCS01 SCS02 SCS03 SCS04

№

Диаметър

Размери на сегмента (mm)

Брой сегменти

	(mm/inch)	L	T	X	S **	(pcs/set)
1	250 / 10	40	2,4	10	2	17
2	300 / 12	40	2,8	10 / 12	2	21
3	350 / 14	40	3,0	10 / 12 / 14	2	24 / 25
4	400 / 16	40	3,4	10 / 12 / 14	2	28
5	450 / 18	40	3,6	10 / 12 / 14	2	26 / 32
6	500 / 20	40	3,6	10 / 12 / 14	2	30 / 36
7 *	600 / 24	40	4,5	10 / 12 / 14	2	36 / 42
8 *	650 / 26	40	5,0	10 / 12 / 14	2	39 / 50
9 *	700 / 28	40	5,0	10 / 12 / 14	2	40 / 50
10 *	800 / 32	40	5,5	10 / 12 / 14	2	46 / 57

* Трислойни сандвич сегменти

** 2 mm подслой може да се добави за по-добра спойка

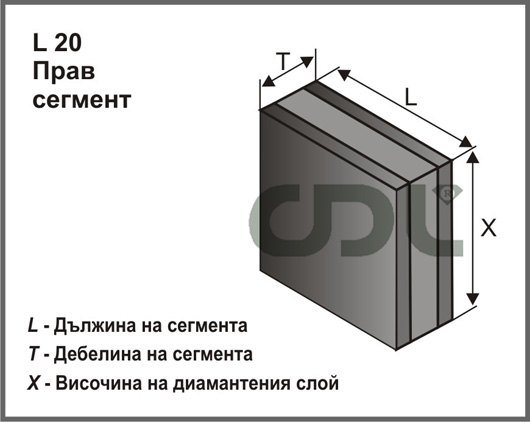

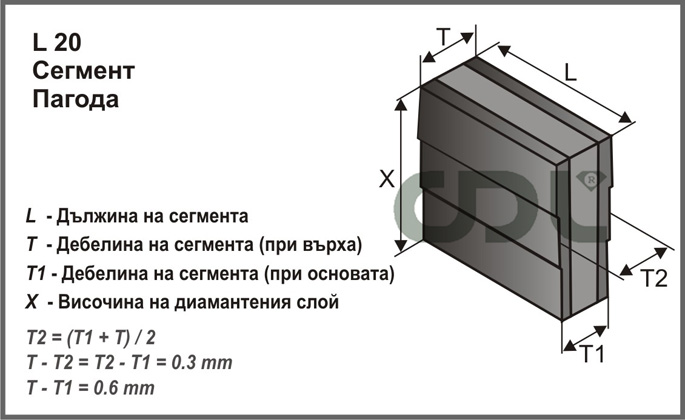

2. L20 стандартни прави и Пагода сегменти за малки (250 – 800 mm) дискове.

SCS05

SCS06

SCS07

SCS08

№

Диаметър

Размери на сегмента (mm)

Брой сегменти

	(mm/inch)	L	T	X	T1 **	(pcs/set)
1	400 / 16	20	3,6	20	3,0	56
2	500 / 20	20	4,0	20	3,4	60
3 *	600 / 24	20	4,6	20	4,0	72
4 *	800 / 32	20	5,6	20	5,0	92

* Трислойни сандвич сегменти

** Отнася се само за сегменти Пагода

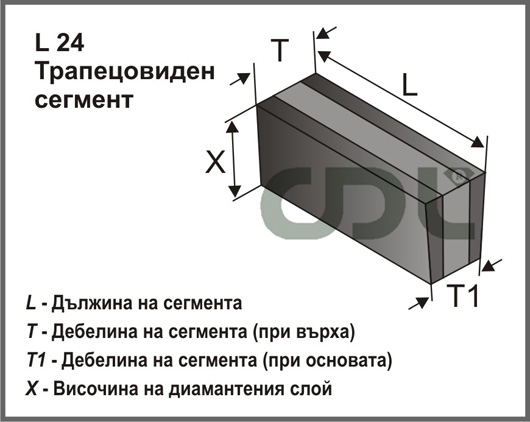

3. L24 стандартни трапецовидни и Пагода сегменти
за големи (900 – 2500 mm) дискове.

Сегментите са проектирани за рязане на гранит (GR), риолит (R) и базалт (BS).

BCS07

BCS08

№

Диаметър

Размери на сегмента (mm)

Брой сегменти

	(mm/inch)	L	T	X	T1	(pcs/set)
1	900	24	7,5	20	6,5	64
2	1000	24	7,5	20	6,5	70
3	1200	24	8,0	20	7,0	80
4	1250	24	9,0	20	8,0	82
5	1300	24	9,0	20	8,0	88
6	1600	24	10,0	20	9,0	104 / 108
7	1700	24	10,0	20	9,0	108
8	1800	24	10,5	20	9,5	112 / 120
9	2000	24	10,5	20	9,5	128 / 132
10	2500	24	11,5	20	10,5	140
