Инструменти за профили

За машини Мармо и Гинес

За профилиране на всички скалнооблицовъчни материали, тухли и бетон.
Фрезите се изработват с отделни синтеровани сегменти, запоени към метално тяло -
гаранция за запазване на профила и за дълъг живот на инструмента.

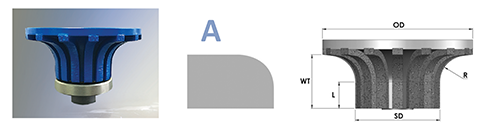

	Z	OD (mm)	SD (mm)	WT (mm)	L (mm)	R (mm)

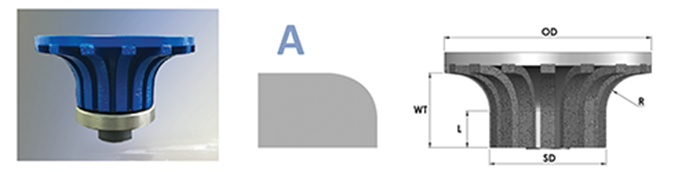

A 20	16	65	40	17.0	7.0	10.0
A 22	16	65	40	22.0	12.0	10.0
A 25	16	71	40	25.0	12.5	12.5
A 30	16	76	40	27.0	11.0	15.0
A 40	16	86	40	36.5	16.0	20.0

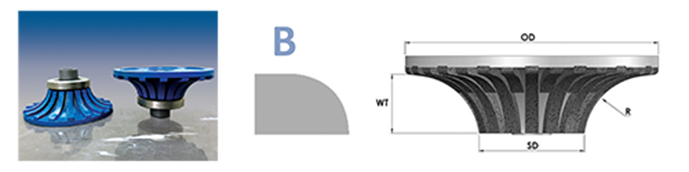

	Z	OD (mm)	SD (mm)	WT (mm)	R (mm)

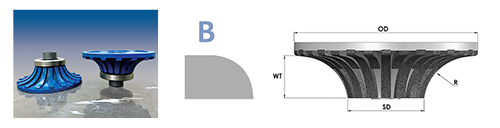

B 5	18	58	40	8.5	5.5
B 8	18	68	40	8.5	8.5
B 10	18	73	40	9.5	10.5
B 12.5	18	65	40	11.0	12.5
B 15	18	75	40	14.0	15.5
B 20	18	85	40	17.0	20.0
B 25	16+16	96	40	22.0	25.0
B 30	16+16	105	40	27.0	30.0
B 40	16+16	124	40	37.0	40.0
B 50	16+16	142	40	50.0	50.0

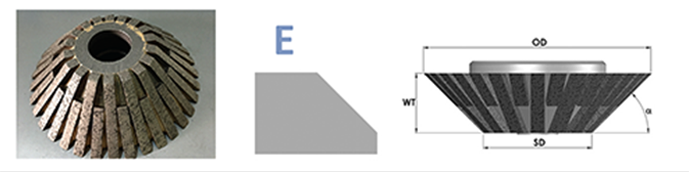

	Z	OD (mm)	SD (mm)	WT (mm)	Angle (°)
E 5	18	50	40	5	45
E 10	18	60	40	10	45
E 15	18	70	40	15	45
E 20	16+16	84	40	22	45
E 30	15+15	100	40	30	45

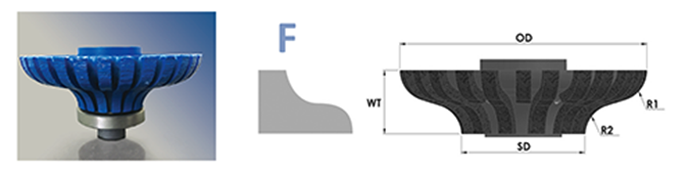

	Z	OD (mm)	SD (mm)	WT (mm)	R1=R2 (mm)
F 20	12+12	80	40	20.5	10
F 30	18+18	100	40	30.5	15
F 40	16+16	108	40	40.5	20

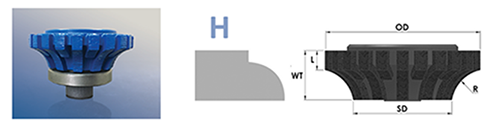

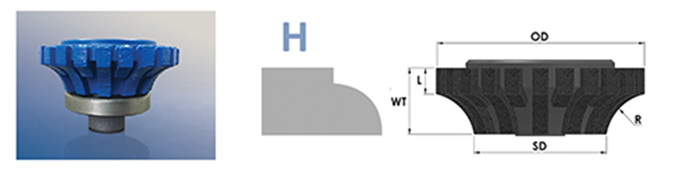

	Z	OD (mm)	SD (mm)	WT (mm)	L (mm)	R (mm)
H 15	18	60	40	15	5	10.0
H 20	12+12	63	40	20	8	15.0
H 30	16+16	90	40	28	6	25.0
H 40	18	105	40	39	10	30.5
H 60	18	140	40	60	10	50.0

	Z	OD (mm)	SD (mm)	WT (mm)	L (mm)	R (mm)

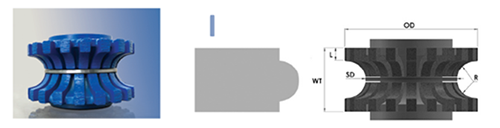

I 20	32	52.0	40	21	2.0	6
I 30	40	64.5	44	32	6.0	9
I 40	36	70.0	40	43	6.5	15

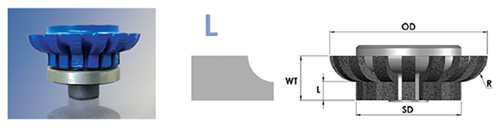

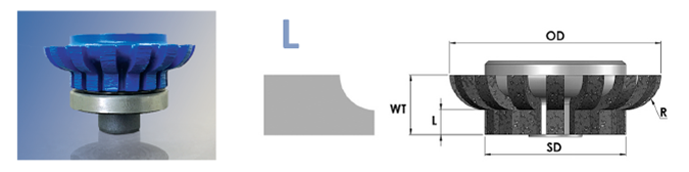

	Z	OD (mm)	SD (mm)	WT (mm)	L (mm)	R (mm)
L 20	16	60	40	17	7	10.0
L 30	18	70	40	26	11	15.0
L 40	18	80	40	35	15	20.0
L 50	18	108	40	50	5	46.8

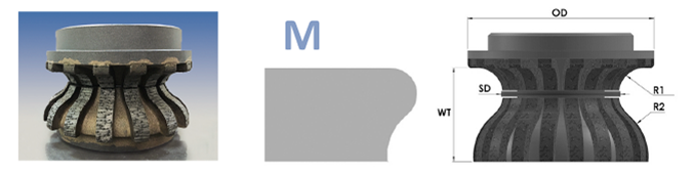

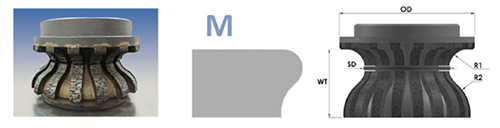

	Z	OD (mm)	SD (mm)	WT (mm)	R1 (mm)	R2 (mm)
M 20	16+16	58	40	22	6	10.5
M 30	16+16	64	40	32	9	18.0
M 40	16+16	73	40	42	12	20.0

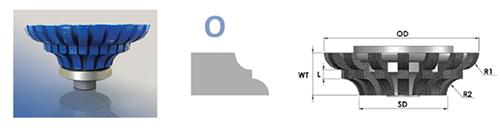

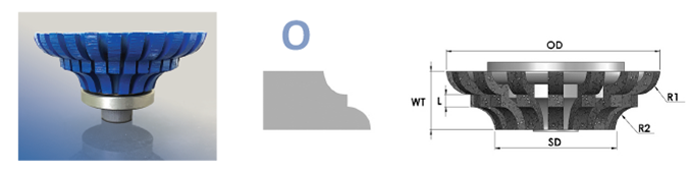

	Z	OD (mm)	SD (mm)	WT (mm)	L (mm)	R1=R2 (mm)
O 15	16	64	40	15.0	3	6
O 20	16	72	40	20.0	4	8
O 30	16+16	88	40	29.5	6	12
O 40	16+16	108	40	39.5	6	17

	Z	OD (mm)	SD (mm)	WT (mm)	R1 (mm)	R2 (mm)

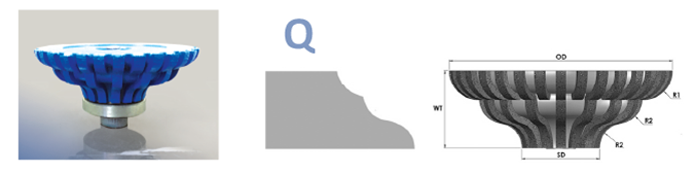

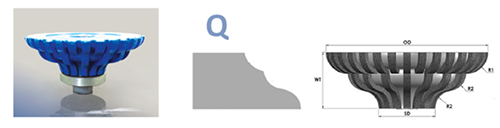

Q 20	16+16	80	40	20.5	6.6	6.6
Q 30	16+16	100	40	30.5	10.0	10.0
Q 40	16+16	115	40	40.5	15.5	12.5

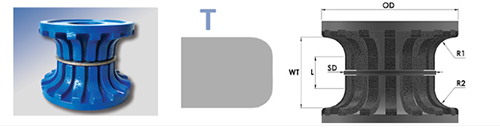

	Z	OD (mm)	SD (mm)	WT (mm)	L (mm)	R (mm)
T 20	32	61	40	20	9	5.5
T 30	32	61	40	30	13	8.5
T 40	32	61	40	40	23	8.5

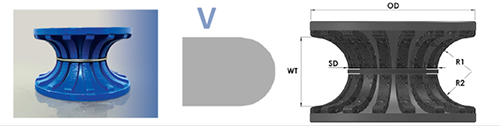

	Z	OD (mm)	SD (mm)	WT (mm)	R1 (mm)	R2 (mm)

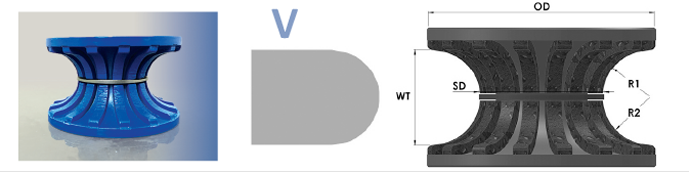

V 20	32	66	40	20.0	10.5	10.5
V 25	32	65	40	25.0	12.5	12.5
V 30	32	75	40	30.0	15.5	15.5
V 40	32	85	40	40.0	20.5	20.5
V 46.6	32	90	40	46.6	23.3	23.3
V 50	32	93	40	51.0	25.5	25.5
V 60	36	105	40	61.0	30.5	30.5
V 67	36	109	40	68.0	34.0	34.0
V 76	36	118	40	77.0	38.0	38.0
V 80	36	123	40	81.0	40.0	40.0
V 90	32	131	40	91.0	45.5	45.5

Инструменти по поръчка на клиента.
